フリップ・フロップ　リレー回路

フリーサーキット　　フリップ・フロップ　リレー回路（２種類）

002

　「フリー・ソフト」という無料のソフトウェアがある。
　「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・

「フリップ・フロップ」て、なに？

押しボタンスイッチで説明すると・・・
　押した時だけオンになる普通のスイッチ（モーメンタリ・スイッチ）を使い、スイッチを１回操作すると出力が出っ放しになり、もう１回操作すると出力が切れるもの。

または、スイッチを操作する度に出力のＡとＢが切り替わるもの。

押しボタンスイッチの「オルタネイト・スイッチ」の出力もその様になっている。→接点の基本（スイッチ、リレー）
しかしオルタネイト・スイッチでは、リセットほか電気的操作が出来ない。

オンとオフ動作を繰り返す、リレーによるフリップ・フロップ回路を紹介しよう。

記号	リレーのコイル　　　　　　　　　　　リレーの接点（スイッチの部分）初心者にも分かり易いリレー接点の記号を使いました。（ＪＩＳ記号ではありません。）スイッチの基本をお勉強したい人は接点の基本（スイッチ、リレー）

　ＳＷ：スイッチのことです。
　ａ接点：ノーマルオープン接点（通常開いている、つながっていない接点のこと。ボタンを押すと入る。）
　ｂ接点：ノーマルクローズ接点（通常閉じている、つながっている接点のこと。ボタンを押すと切れる。）

フリップ・フロップ　回路１
	「ＳＷ」は、押しボタンスイッチです。ＳＷを押し込んだ時に切り替わるのがリレーＡ。ＳＷを放す時に切り替わるのがリレーＢ。下のタイミングチャートを参照して下さい。

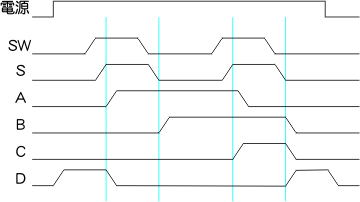

フリップ・フロップ回路１のタイミングチャート

タイミングチャートの見方
　・左から右へ時間が進行します。
　・線が下の場合は、切る（OFF）状態。
　・線が上の場合は、入る（OＮ）状態。

　ＳＷ（スイッチ）、リレーは、接点が切り替わる動作時間というものがあります。
（およそ0.005～0.02秒）

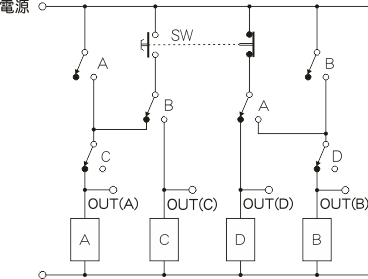

フリップ・フロップ　回路２

　「フリップ・フロップ回路１」では、スイッチの接触不良（チャタリング）がある場合に「リレーＳ」が１回のスイッチ操作で数回動くことになる。　結果、フリップ・フロップの状態がどちらか分からない。
　上記のことがある為、機械の制御等には、押しボタンスイッチに１ａ１ｂタイプを使う「フリップ・フロップ回路２」の方にすると良い。
（スイッチは「１ｃ」でも良い。）

　タイミングチャートは、リレー「Ｓ」をスイッチ「ＳＷ」に換えて下さい。
