| フリーサーキット リレー・タイミング・テスター回路 | 021 |
| 「フリー・ソフト」という無料のソフトウェアがある。
「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ |
| 様々な修理の中には、複雑な回路で各チェックポイントの動作順序が容易に把握できないこともある。
実際に体験した制御盤の修理で、チェックポイントの動作順序を知ることで誤動作の原因を早く突き止められた。 動作チェックポイントにランプを付けただけでは、１０ｍｓ〜２０ｍｓの短時間の動作順序を知ることは難しい。 いつも修理現場にオシロスコープを持って行くわけではない。 オシロスコープを取りに戻る時間も無い。 そこで、手持ちのリレーで回路を組んだ。 リレー回路の修理では、リレーで組んだテスターでも十分オシロスコープの代用になる。 （修理現場では、もっと単純な回路だったが大助かり。・・・だった！） 回路図のスイッチ接点については → 接点の基本（スイッチ、リレー） |
| リレー・タイミング・テスター回路（２チャンネル）
オシロスコープが無くても２つのリレーのどちらの動作が早いかを知る回路をリレーで組む |
|
  |

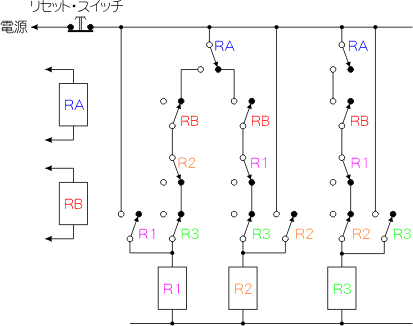

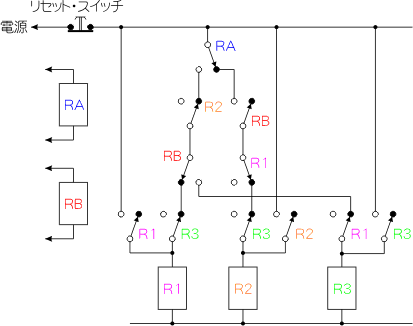

ＲＡとＲＢのオンになる動作時間を比 較する。 リレーは動作表示ＬＥＤ付きが良 い。 Ｒ１はＲＡが早いときオン。 Ｒ２はＲＢが早いときオン。 Ｒ３はＲＡとＲＢが同時のときオン。 Ｒ１・Ｒ２・Ｒ３のどれか１つが自己保 持する。 そのリレーのb接点がオフ になると他のリレーはオンにならな い構造。（排他的動作） この回路の誤差は、リレーの「接点 が切り替わる時間以内」。 ＲＡ，ＲＢ、Ｒ２は2cリレー Ｒ１、Ｒ３は4cリレー |
| リレーＲＡとＲＢは測定する回路に接続。（動作時間の同じリレーにする。）
また、この回路を基本にして付属回路を追加すればかなり込み入ったタイミングの一部でも検出できよう。 |
|
| リレー・タイミング・テスター回路（３チャンネル）
オシロスコープが無くても３つのリレーのどれが早いかを知る回路をリレーで組む |

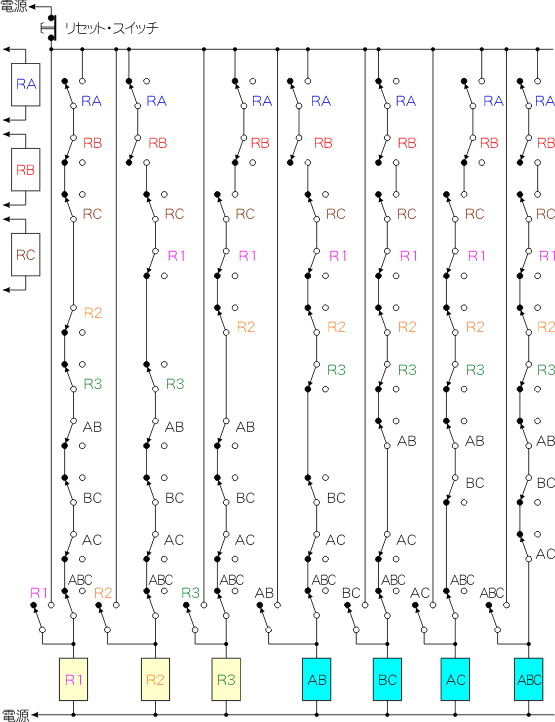

| 次は、上の回路にもう１チャンネル追加した基本回路図。 リレーＲＡとＲＢとＲＣの動作時間を比較する。
「Ｒ１」はＲＡが早いときオン。 「Ｒ２」はＲＢが早いときオン。 「Ｒ３」はＲＣが早いときオン。 「ＡＢ」はＲＡとＲＢが同時のときオン。 「ＢＣ」はＲＢとＲＣが同時のときオン。 「ＡＣ」はＲＡとＲＣが同時のときオン。 「ＡＢＣ」はＲＡとＲＢとＲＣが同時のときオン。 どれか1つのリレーしかオンにならない。 この基本回路のままだと１つのリレーに７個もの接点が必要だ。 共通回路を省いて４ｃリレーで動くようにしたい。  |

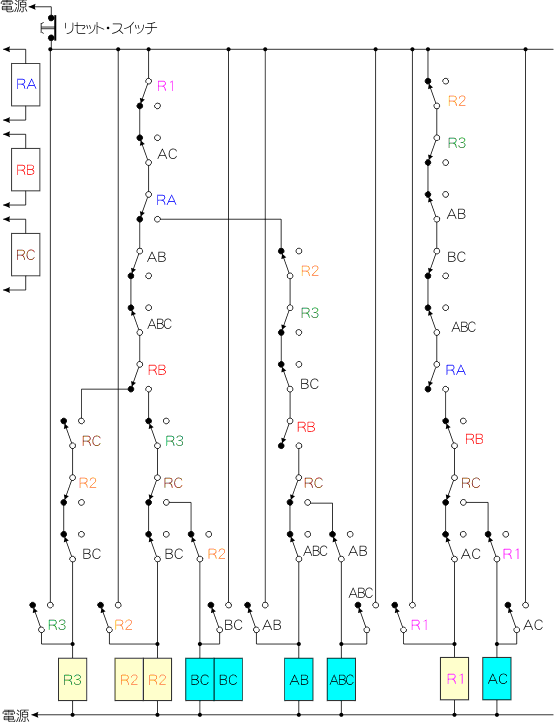

共通回路を省いた下の回路図が、「ま〜、いいだろう・・・」というもの。 （まだ何とかしたいが。） 「Ｒ２」と「ＢＣ」だけが4cリレー２個並列で、他のリレーは4c１個分の接点で良い。 （「ＲＡ」は接点が2cあればいいが、動作時間をＲＢとＲＣに合わせるために4cを使用する。）  この回路では、ＲＡ、ＲＢ、ＲＣのそれぞれ「単独でオン」、「同時にオン」しかわからない。 「ＲＡ→ＲＢ→ＲＣ」、「ＲＢ→ＲＡ→ＲＣ」、「ＲＢ→ＲＣ→ＲＡ」・・・・と言うように「３つの動作順序」が判る回路を組んで みたらおもしろい。 だれかチャレンジしてみないか？ 物の考え方、回路の組み方、リレーの使い方などの勉強にはなる。 |
| |
