フリーサーキット   コインで設定時間だけ機械を動かす(自動販売機)回路 025
 「フリー・ソフト」という無料のソフトウェアがある。
 「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・

 コインを入れると、ある時間だけ機械を動かすようにする回路。 「自動販売機」ともいえる。
例えば、一種類のコインだけ使う温泉自動販売機、照明装置などに応用できる。
この回路は、普通のリレーとオンディレータイマーだけで組み、タイマーの内部を除いて「電子回路」が無い。 つまり、
タイマーだけ気を付ければ雷に強くでき、低温から高温までの動作温度範囲も広がる。
うまく部品を選び作製施工すれば、20年以上はメンテナンスフリーで行ける。・・はず。

タイマーについて
 夏の炎天下に置く制御ボックスの内部は80℃を越す。 冬は氷点下10℃以下にもなる。
普通の「電子小型タイマ」では動作の保証はない。
同期モーター内蔵の「モータータイマ」の方が内部構造が単純でいいかも・・・(メーカーも少ないが・・)



  接点記号については → 接点の基本(スイッチ、リレー)

回路説明
右の黄色の枠内は、コインの投入枚数を数える「アップ・ダウン・カウンタ回路」。
中央のピンクの枠内は、T1とT2によるダブルタイマー回路(フリッカ回路)
左端のピンクのボックスは「コイン投入機」で、コインが1枚投入されたときリレーRUが0.2
〜0.3秒オンすればよい。(RSが確実に自己保持できればよい。)


タイマー設定時間
  T1:コイン1枚で動作する時間
  T2とTD:0.2〜0.3秒
  TE:コインで動作する時間が終了後の、おまけで動作する時間


出力
  TDのNO接点側がコインで動作する時間。
  RSのNO接点がおまけで動作する時間も含む。

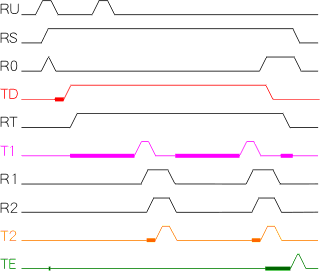

タイミングチャート (コイン2枚を入れた場合)

(各タイマーの太線部分はタイムカウント中。)
