| フリーサーキット 電子ストップウォッチ回路 | 028 |
| 「フリー・ソフト」という無料のソフトウェアがある。
「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ |
| いろいろな回路を組んでいると、リレーの動作時間とか、作製した回路が設計通りの時間で動いているかを
確認するのが必要になる。 測定器を買えばいいのだが、銭が無く暇と部品は有る。 ならば自作だ。 あくまでも今ある部品で作るとしよう。 カウンターなどのリセット回路は、まだ考えてない。 |
| １マイクロ秒単位の電子ストップウォッチ回路 | ||||||||||||
| 作業現場で使い易いように表示器にはＬＥＤ、電源はＡＣ１００Ｖと電池でも動作するようにしたい。
勿論、普通のストップウォッチのように押しボタンのオン・オフで時間の計測ができる。 回路図の緑の枠の上は「スタート」、下は「ストップ」のタイミングを作るもので、上下同じ回路。 電源はＤＣ５Ｖ。 各部の説明 （ＩＣの番号は７４シリーズ） ・チャタリングのある接点などから入力の場合はＳ１をオンにする ・Ｒ３とＬＥＤで入力の状態が確認できる ・Ｓ２で信号波形の「立上がり」と「立下り」のどちらのタイミングで「スタート」又は「ストップ」するかを設定 ・Ｓ３は、いくつ目の「立上がり」か「立下り」で「スタート」又は「ストップ」するかを設定 ・２６６はオープンコレクタ出力のＥＸＮＯＲ回路で組んだ４ビットコンパレータ ・Ｒ７とＣ２と８６でエッジ検出 ・２つの００で組んだＳＲＦＦで「スタート」と「ストップ」を保持 ・タイマー（ＯＳＣ）８６４０Ｂから最高１ＭＨｚのＣＫを出力 ・Ｓ４は８６４０Ｂの分周の設定 |
||||||||||||
|
||||||||||||

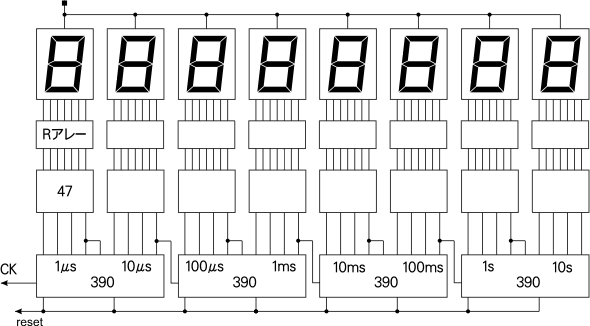

| ＢＣＤ８桁カウンターと８桁スタティック７セグメントＬＥＤディスプレイ回路 ３９０は「ダブルＢＣＤ非同期カウンター」、４７は「ＢＣＤto７セグメントデコーダドライバ」  |
||||||||||||

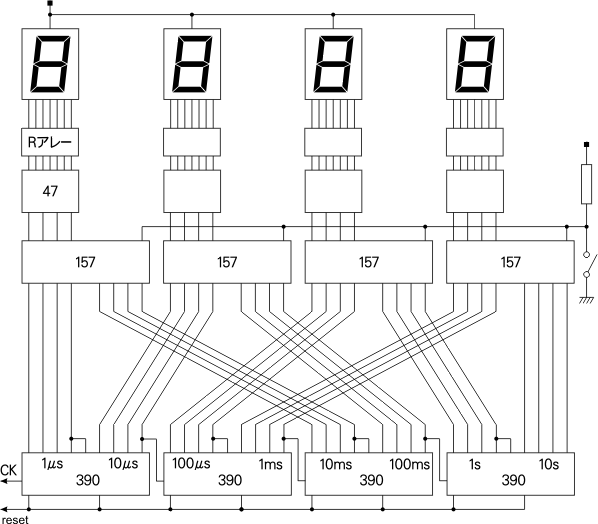

| ＢＣＤ８桁カウンターと４桁スタティック７セグメントＬＥＤディスプレイ回路 上位４桁と下位４桁を１５７（データセレクタ）で切り替えて表示する。  |
||||||||||||

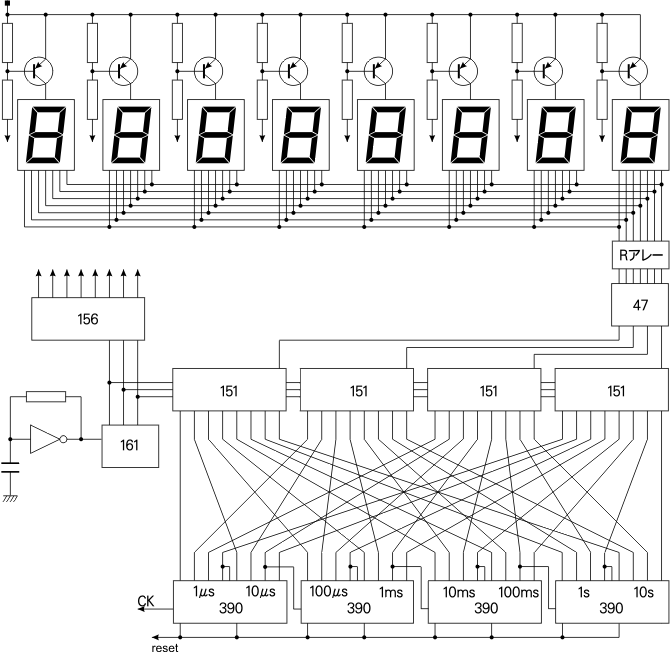

| ＢＣＤ８桁カウンターと８桁ダイナミック７セグメントＬＥＤディスプレイ回路
トランジスタ部分は、トランジスタアレーでもMOSタイプでも良い。 （１５１は８to１データセレクタ） |
 |
| ４桁ダイナミック・ディスプレイ回路のコントロール回路 ３種 （ＢＣＤ８桁の内４桁を選択して表示する） | ||||
| １６１（バイナリーカウンター）出力を工夫すれば数種類の表示方法が実現できる。

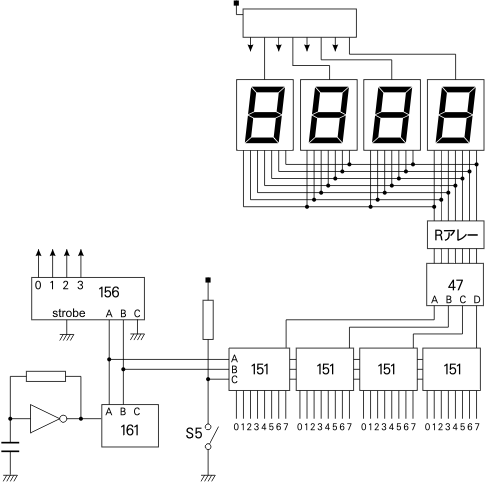

下位４桁と上位４桁を切り替えて２種類で表示する回路（） 「Ｓ５」オンで「Ｃ」をＬレベルに固定したときは、１５１入力の０〜３が選択される。 「Ｓ５」オフで「Ｃ」をＨレベルに固定したときは、１５１入力の４〜７が選択される。
上位４桁と下位４桁、それに３桁目から４桁（中位４桁）を切り替えて３種類表示する回路 切換スイッチ「Ｓ６」で表示桁を選ぶ。 スイッチの上から０〜３、２〜５、４〜７。 |
||||
指定した桁から４桁表示する回路（加算器使用） 表示開始桁０〜４を「Ｓ７」で指定し、１６１出力と加算して１５１データセレクタのアドレスにする。 |
||||
|
||||
ダイナミック・ディスプレイ回路の注意 ＩＣなどの電子素子に入力された信号を処理して出力されるまでの時間がかかる。 「１６１出力で１５１入力 選択から４７のＬＥＤドライブ出力」の時間と「１６１出力から１５６出力でトランジスタでＬＥＤ電源供給」までの 時間差がある。 フル・アダーを使う回路は更に時間差が大きくなる。 「時間差」は数十ｎｓだが、例えばＯＳＣ発振周波数が １００Ｈｚとすると毎秒数μsも無駄なエネルギーを消費するスイッチングを行うことになる。 |
| |
