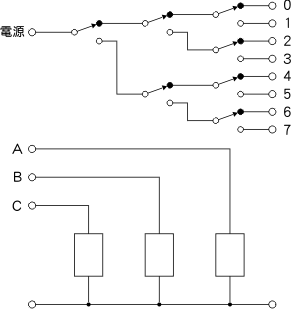

フリーサーキット　　３to８デコーダ、４to１６デコーダ　リレー回路 003 　「フリー・ソフト」という無料のソフトウェアがある。 　「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ 記号 リレーのコイル　　　　　　　　　　　リレーの接点（スイッチの部分） 初心者にも分かり易いリレー接点の記号を使いました。 （ＪＩＳ記号ではありません。） 　　スイッチの基本をお勉強したい人は接点の基本（スイッチ、リレー） 「ノーマルクローズ」の接 点は、リレーが働いてい ない時（コイルに電流が 流れていない時）につな がっている接点です。 「ノーマルオープン」はリ レーが働くと、つながる 接点です。 （この下の「リレー回路図」では、コイルの上方に書いてある接点が連動します。） ３to８デコーダ　リレー回路 分かり易くいうと、二進数のA・B・Cを十進数の０〜７に変 換する回路です。 Ａは二進数の下の桁で、Ｃが上の桁です。 入力 二進数 出力 十進数 Ｃ Ｂ Ａ 0 0 0 0 0 0 1 1 0 1 0 2 0 1 1 3 1 0 0 4 1 0 1 5 1 1 0 6 1 1 1 7 表中の入力の「１」はリレーコイルに電圧を加えて接点を 切り替えることを意味し、出力の「１」は電源電圧が出力さ れることです。 ４to１６デコーダ　リレー回路 分かり易くいうと、二進数のA・B・C・Ｄを 十進数の０〜１５に変換する回路です。 （十六進数） Ａは二進数の下の桁で、Ｄが上の桁で す。　３to８デコーダにＤを追加して出力数 を２倍にしただけのものです。 入力 二進数 出力 Ｄ Ｃ Ｂ Ａ 十進数 十六進数表記 0 0 0 0 0 0 0 0 0 1 1 1 0 0 1 0 2 2 0 0 1 1 3 3 0 1 0 0 4 4 0 1 0 1 5 5 0 1 1 0 6 6 0 1 1 1 7 7 1 0 0 0 8 8 1 0 0 1 9 9 1 0 1 0 10 A 1 0 1 1 11 B 1 1 0 0 12 C 1 1 0 1 13 D 1 1 1 0 14 E 1 1 1 1 15 F フリーサーキットMenu 接点の基本　　電気の基本　　基本論理回路　　フリップ・フロップ回路　　3to8デコーダ、4to16デコーダ ７セグメント　　加算器　　放した時にON　　繰返し運動　　自己保持リレーをタイマで切る　　放電回路 ダブルタイマー（フリッカ回路）　　シフト・カウンタ回路　　アップ・ダウン・カウンタ回路　　バイナリーカウンタ回路 シフトレジスター回路　　ワンショット回路とエッジ検出回路　　チャタリング防止回路　　スナバ回路　　 リレー・タイミング・テスター回路　　コインで設定時間だけ機械を動かす（自動販売機）回路　　エレベーター回路 設定時間内動作をチェック　　マルチバイブレータ回路　　ＦＭ変調回路、ＦＭ復調回路　　切り換えリレー回路 エラーチェック回路　　ＢＣＤ４桁ＩＣコンパレータ回路　　2chオシロスコープを8chロジックスコープ　　 設定時間でモーターを反転（正逆転）させるＩＣ回路　　電子ストップウォッチ回路 電源装置　　3路4路スイッチ　　攪拌機制御盤全回路図（パーツリスト付き）　　 　見て下さい → 売ります・譲ります・買って下さい Tsystem Menu　>　フリーサーキットMenu　>　 ３to８デコーダ、４to１６デコーダ　リレー回路 　　　　 (C)2004.6　TSYSTEM 竹本システム TEL0573-79-0010 FAX0573-79-0011
