| 「フリー・ソフト」という無料のソフトウェアがある。
「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ まず最初に「ＦＭ変調」の簡単なお勉強・・・ 「ＦＭ」というと電波のラジオ放送がピンとくるだろう。 電波で「音の信号」を伝える仕方の一つが「ＦＭ変調」、日本語で「周波数変調」という。 無線の電波に限らず、有線で電気信号を伝えるときにも「ＦＭ変調（周波数変調）」は使える。 具体的には、ある一定の基準となる周波数の交流信号を送り、その交流の周波数を伝えたい 信号に応じて変化させてやる、というものだ。 受信側では一定の基準周波数からどれだけズレているか により、元の信号を作り出せる。 今ここで考えようとしている「ＦＭ変調」は、リレー回路だからリレーのオンとオフの状態を伝えられればよい。 つまり、周波数の変化が２種類だけで、しかも有線で超低周波だから目で見て分かるという、学校の教材にもなる。 ＦＭ変調信号の送信回路と受信回路を普通のリレーとＣＲで作る。 超低速でデジタル信号を２本（１ペア）の線で長距離を送るという、今時考えられない代物だ。 しかし、この回路をＩＣに置き換えれば高速にも出来よう・・・ 「超低速」といってもＩＣと比べてのことで、この回路の動作は人の感覚では速いはずだ。 また、「線」が張れないときは「光（ランプ）」でもいいだろう。要するに「無線」だ。
ここで紹介する回路はまだ途中だ。 今は４ビット転送で実験中で、最終的には実用を目指している。 |
| ＦＭ変調回路 | |||||||||||||||||||||||||||||||||||||||||||||||||||

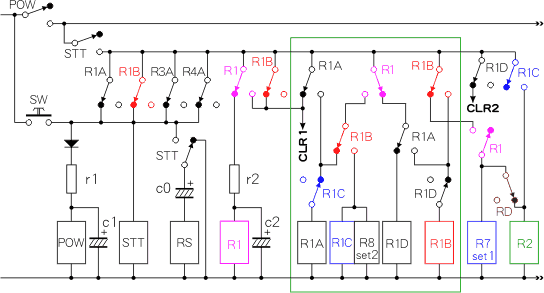

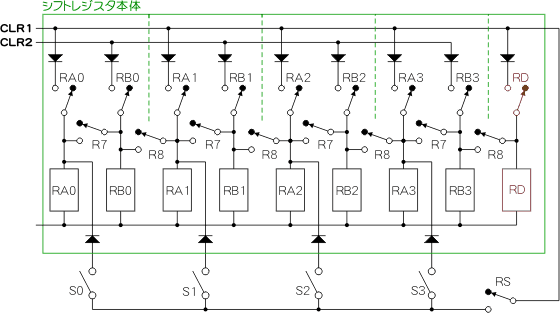

| このＦＭ変調回路（送信側）は、「発振回路」、「フリップ・フロップ回路」、「シフトレジスター回路」、「バイナリカウ
ンタ回路」を組み合わせた物。 【動作概要】 ・送信データは負論理で４ビット（スタートビットを含んで５ビット） ・電源はＤＣ２４Ｖ ・Ｓ０〜Ｓ３でセットしたデータは、「ＳＷ」を押した直後の一瞬に「ＲＳ」によってシフトレジスタにセットされる。 ・「ＳＷ」を押してスタートすれば、シフトレジスタのデータは順に「ＲＤ」から出力されるが、送出の一番最初に 「スタートビット１」という負論理データが付く。 ・スタートビットを含む５ビット送出した時点で、「ＳＴＴ」がオフになり出力の反転が終わる。 ・「ＳＴＴ」がオフ後、「ＰＯＷ」がオフで全体をリセットする。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||

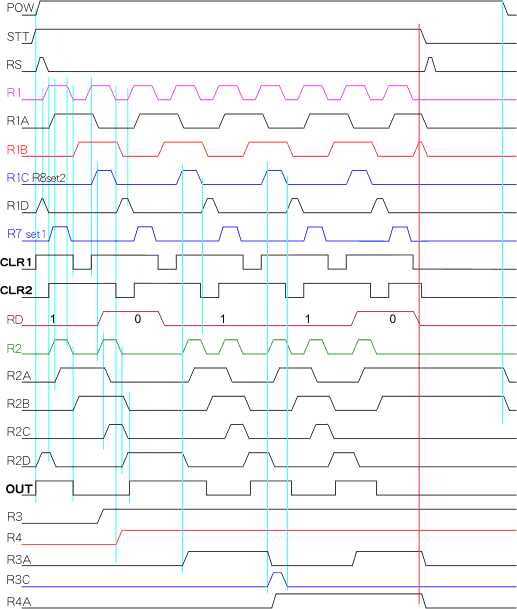

| 下はタイミングチャート
データは負論理で、RA0=0（オン）、RA1=1（オフ）、RA2=1（オフ）、RA3=0（オン）  |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| ＦＭ復調回路 | ||||||||||||||||||||||||||||||||||||||
| 回路変更により、実験はまだ。

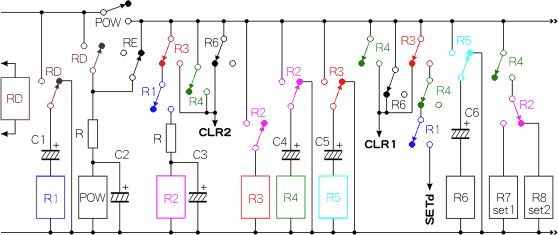

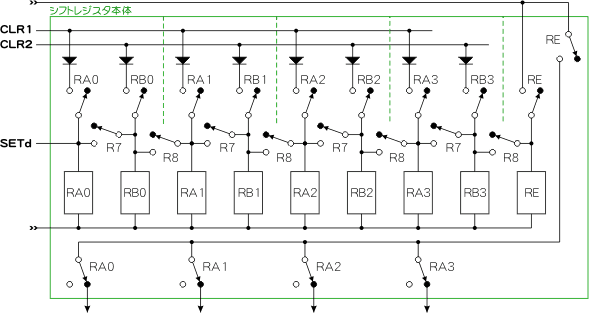

「ＦＭ復調回路」の中に「シフトレジスタ」のコントローラを含めることにより、全体のリレー個数を減らした。 また、電源が直流なのでダイオードを使用して接点を減らすこともできる。 （例えば、ＣＬＲ１・２信号のＲ３ａｂ接点、同じくＣＬＲ１・２と信号ｓｅｔ１・２のＲ４ａ接点など） この回路は、エッジワンショットとタイマーから作り出した信号を組み合わせて、シフトレジスタを駆動している。 最も大事なのはリレーに組み合わせるコンデンサの容量と言えるだろう。 「負論理」のデータを扱うとこを前提としているので、受信後のシフトレジスタのデータはスタートビットがＲＥにセット されたときに反転出力される。
|
||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||

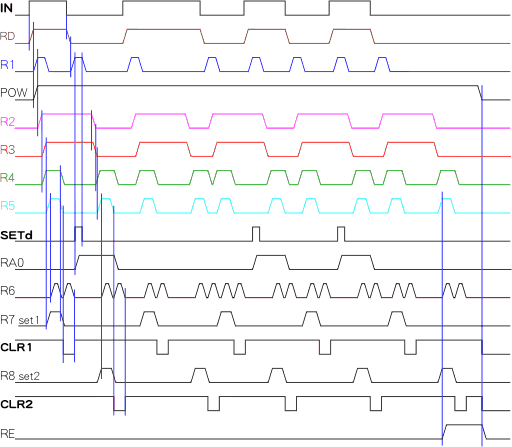

タイミングチャート
 |
| |
