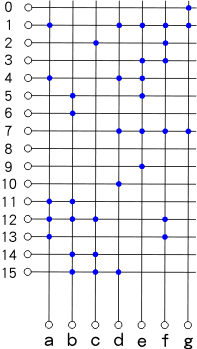

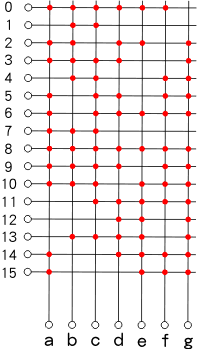

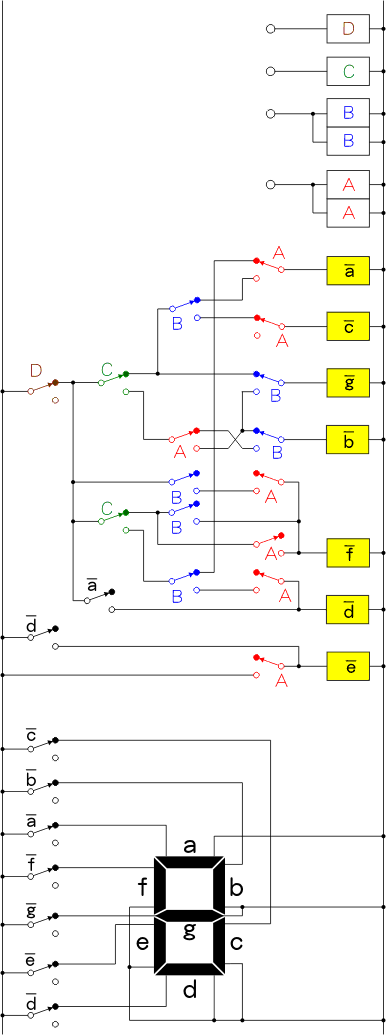

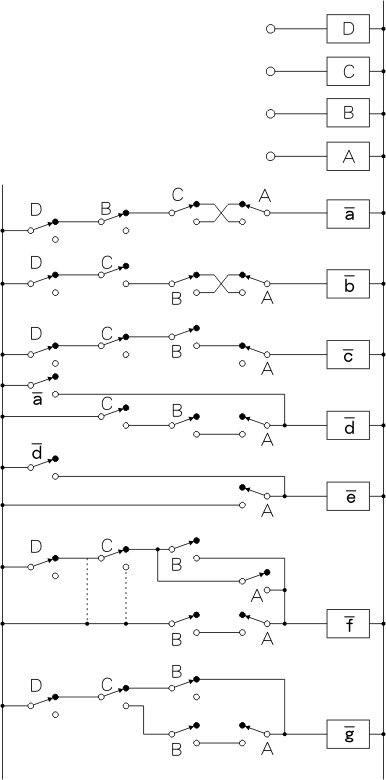

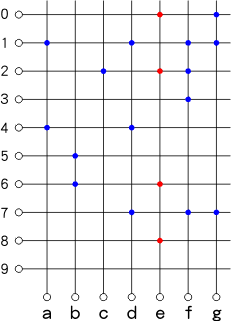

フリーサーキット　　７セグメントデコーダ回路（リレー＆ダイオードＯＲ回路） 008 　「フリー・ソフト」という無料のソフトウェアがある。 　「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ 記号 リレーのコイル　　　　　　　　　　　リレーの接点（スイッチの部分） 初心者にも分かり易いリレー接点の記号を使いました。 （ＪＩＳ記号ではありません。） 　　スイッチの基本をお勉強したい人は接点の基本（スイッチ、リレー） 「ノーマルクローズ」の接 点は、リレーが働いてい ない時（コイルに電流が 流れていない時）につな がっている接点です。 「ノーマルオープン」はリ レーが働くと、つながる 接点です。 ７セグメントデコーダ回路（リレー＆ダイオードマトリクス回路） 　　 「数」を表す代表的なものに７セグメントの表示器があります。 左は７セグメントの表示器の形で、ａ〜ｇは各セグメントの番号です。 セグメントに長い蛍光灯を使えば、非常に大きなものを安く作るとこができる。 表示パターンは０〜９と、４ビットバイナリー（十六進数）にも対応のＡ〜Ｆです。 十進数表記 十六進数表記 0 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 A 11 B 12 C 13 D 14 E 15 F ７セグメント表示   下の回路図の左側は「４to１６デコーダリレー回路」、右側は「ダイオードマトリクス回路」。 電源は直流（ＤＣ）。　入力は左側のＡ〜ＤへＢＣＤまたは４ビットバイナリー。　出力は直流でａ〜ｇ。 上のマトリクス上にある赤点はダイオード がつながっている。 　 （ダイオードは77個必要） 　電源：ダイオードを使用するから直流（ＤＣ） 　上の回路図では直流でａ〜ｇが出力される。　従って７セグメントＬＥＤ等の場合は良いが、ＡＣ（交流）のランプ類は 直接駆動は出来ない。　そこで下の回路図のように交流直流どちらでも対応できるようａ〜ｇをリレー出力にする。 さらに「リレー出力」にすれば簡単に論理の「NOT」を構成できるから、マトリクスが正論理でダイオードが７７個必要 なのに対し負論理ではダイオードが３５個で済むことも大きな利点だ。 （簡単に言い換えると「７セグメントの内、消したいセグメントをリレーで切る」という考え方。） 上のマトリクス上にある青点はダイオー ドがつながっている。 　 （ダイオードは35個必要） 　 マトリクス出力「ａ〜ｇ」で直流リレーを駆動する。 リレー出力で「Ｎｏｔ」（反転）する。 「ダイオード・マトリクス」回路を使えば、出力の組み合わせが 自由に構成でき、しかも分かり易く、後の変更も容易である。 ただ欠点は、マトリクスが大きくなると設置スペース（体積）が 多くなり、ダイオードの接続も大変だ。 （40年ほど前まで、この「ダイオード・マトリクス」で動くコンピューターが あって、私もそのメンテナンスをした記憶がある。） 表示を０〜９にした場合 　 ダイオード・マトリクスを正論理と負論理混在にしてダイオードの数 を減らせる。 この場合、セグメント「ｅ」だけを正論理で駆動すると、ダイオードが 最も少なくなり１９個で済む。 （入力９は無接続になる。） 青の点は負論理用ダイオード 赤の点は正論理用ダイオード 　（ダイオードの接続方法は上の回路と同じ。） リレーだけで組むＢＣＤ ｔｏ ７セグメントデコーダー回路（表示は０〜９） 　ダイオードを使用すると、回路を簡素化できるが直流専用になってしまう。 そこで、ダイオードを使用せず交流でも駆動できるリレーだけで「ＢＣＤｔｏ７セグメントデコーダー」を組んでみよう。 10進 表記 BCDコード D C B A ７セグメント出力 ａ ｂ ｃ ｄ ｅ ｆ ｇ ０ 0 0 0 0 ○ ○ ○ ○ ○ ○ × １ 0 0 0 1 × ○ ○ × × × × ２ 0 0 1 0 ○ ○ × ○ ○ × ○ ３ 0 0 1 1 ○ ○ ○ ○ × × ○ ４ 0 1 0 0 × ○ ○ × × ○ ○ ５ 0 1 0 1 ○ × ○ ○ × ○ ○ ６ 0 1 1 0 ○ × ○ ○ ○ ○ ○ ７ 0 1 1 1 ○ ○ ○ × × × × ８ 1 0 0 0 ○ ○ ○ ○ ○ ○ ○ ９ 1 0 0 1 ○ ○ ○ ○ × ○ ○ 左が入力した「BCDコード」に対して出力される「７ セグメントａ〜ｇ」の表で、○は点灯、×は消灯。 リレーＡＢＣＤには正論理で「ＢＣＤコード」 を入力。 「デコーダー出力」は負論理。 （消灯したい×印の時出力リレーがオン） 「ブール代数」を使わず、表から直接回路 を組んだらこうなった。 左の点線の接続でもいい。 上の回路には、同じパターンがあちこちにある。　相当な簡素化できそうだ、とだれでも思うだろう。 「ブール代数」が得意な人は駆使してでもいいが、私は回路図と表を見て簡素化し下の回路にした。 （最後に、この回路が正しく動くかどうかをブール代数を使って確認した。　間違いはないはずだが・・・） 　 接点の数は、リレーＤは1c、リレーＣは 2c、リレーＢは6c、リレーＡは7c。 小型リレーを使用するとして、リレー１個で 2cか4cだから、従ってＡとＢは各２個必要 になる。 参照 → 接点の基本（スイッチ、リレー） ＡとＢのリレー個数を減らすためには、Ａは 接点を３つ、Ｂの接点を２つも減らさなけれ ばならない。　１つ減らしたくらいでは大勢 に影響はない。 左の「７セグメント表示器」は、セグメントに ＡＣ100Vの蛍光灯を使ったものでもいい。 電源は「７セグメント表示器」用、「デコーダ ー」用、「ＢＣＤ入力」用というように別電源 にしてもいい。 　 フリーサーキットMenu 接点の基本　　電気の基本　　基本論理回路　　フリップ・フロップ回路　　3to8デコーダ、4to16デコーダ ７セグメント　　加算器　　放した時にON　　繰返し運動　　自己保持リレーをタイマで切る　　放電回路 ダブルタイマー（フリッカ回路）　　シフト・カウンタ回路　　アップ・ダウン・カウンタ回路　　バイナリーカウンタ回路 シフトレジスター回路　　ワンショット回路とエッジ検出回路　　チャタリング防止回路　　スナバ回路　　 リレー・タイミング・テスター回路　　コインで設定時間だけ機械を動かす（自動販売機）回路　　エレベーター回路 設定時間内動作をチェック　　マルチバイブレータ回路　　ＦＭ変調回路、ＦＭ復調回路　　切り換えリレー回路 エラーチェック回路　　ＢＣＤ４桁ＩＣコンパレータ回路　　2chオシロスコープを8chロジックスコープ　　 設定時間でモーターを反転（正逆転）させるＩＣ回路　　電子ストップウォッチ回路 電源装置　　3路4路スイッチ　　攪拌機制御盤全回路図（パーツリスト付き）　　 　見て下さい → 売ります・譲ります・買って下さい Tsystem Menu　>　フリーサーキットMenu　>　 ７セグメントデコーダ（リレー＆ダイオードマトリクス回路） 　　 (C)2004.6　TSYSTEM 竹本システム TEL0573-79-0010 FAX0573-79-0011
