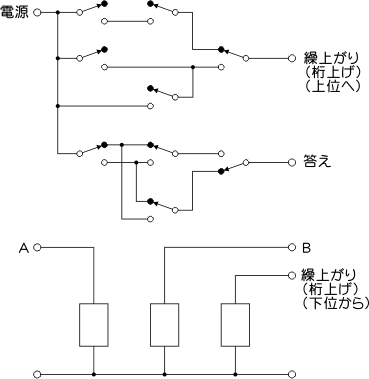

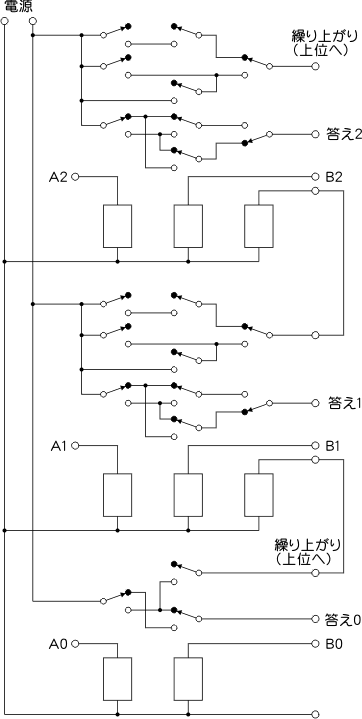

フリーサーキット　　加算器　リレー回路 004 　「フリー・ソフト」という無料のソフトウェアがある。 　「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ 記号 リレーのコイル　　　　　　　　　　　リレーの接点（スイッチの部分） 初心者にも分かり易いリレー接点の記号を使いました。 （ＪＩＳ記号ではありません。） 　　スイッチの基本をお勉強したい人は接点の基本（スイッチ、リレー） 「ノーマルクローズ」の接 点は、リレーが働いてい ない時（コイルに電流が 流れていない時）につな がっている接点です。 「ノーマルオープン」はリ レーが働くと、つながる 接点です。 （この下の「リレー回路図」では、コイルの上方に書いてある接点が連動します。） 　　 １ビット半加算器　リレー回路 AとBの足し算ができます。（計算は二進法です。） 入力 二進数 出力 Ｂ Ａ 繰上げ （桁上げ） 答え 0 0 0 0 0 1 0 1 1 0 0 1 1 1 1 0 表中の入力の「１」はリレーコイルに電圧を加えて接点を 切り替えることを意味し、出力の「１」は電源電圧が出力 されることです。 １ビット全加算器　リレー回路 上記の半加算器に、下位から繰上げ（桁上 げ）も含めた計算ができるようにしたもので す。　これを「全加算器」といいます。 入力 二進数 出力 下位から 繰上がり Ｂ Ａ 繰上げ （桁上げ） 　答え　 0 0 0 0 0 0 0 1 0 1 0 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 1 1 1 1 1 ３ビット加算器（計算機）　リレー回路 　半加算器を最下位に使い、その上位に全加 算器を積み重ねて、二進数の３ビット計算が できるようにしたものです。更に全加算器を積 み重ねていくと何桁でも足し算もできる。 この場合の最上位から出力される桁上げは、 「答え3」とみなしてもよい。 【入力・出力の例】 入力 二進数 出力 A B 桁上 げ 答3 答え A2 A1 A0 B2 B1 B0 答 2 答 1 答 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 1 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 1 0 1 0 1 0 0 0 1 1 0 0 1 1 0 0 0 0 1 1 1 0 1 1 0 0 0 1 0 0 0 0 0 0 1 0 1 0 0 0 1 0 0 1 1 0 1 1 0 1 0 0 1 0 1 1 0 0 0 1 1 0 1 1 1 1 0 1 1 0 0 1 0 0 1 1 1 0 1 0 1 1 0 1 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 「４to１６デコーダ」の→ Ｄ Ｃ Ｂ Ａ 「４to１６デコーダ」の出力にランプを接続した ものに、この３ビット加算器（計算機）から出力 される「答え0〜3」を入力すれば、答えが分 かり易い。 引き算はどうすれば出来るかな？ 考えてみよう。 フリーサーキットMenu 接点の基本　　電気の基本　　基本論理回路　　フリップ・フロップ回路　　3to8デコーダ、4to16デコーダ ７セグメント　　加算器　　放した時にON　　繰返し運動　　自己保持リレーをタイマで切る　　放電回路 ダブルタイマー（フリッカ回路）　　シフト・カウンタ回路　　アップ・ダウン・カウンタ回路　　バイナリーカウンタ回路 シフトレジスター回路　　ワンショット回路とエッジ検出回路　　チャタリング防止回路　　スナバ回路　　 リレー・タイミング・テスター回路　　コインで設定時間だけ機械を動かす（自動販売機）回路　　エレベーター回路 設定時間内動作をチェック　　マルチバイブレータ回路　　ＦＭ変調回路、ＦＭ復調回路　　切り換えリレー回路 エラーチェック回路　　ＢＣＤ４桁ＩＣコンパレータ回路　　2chオシロスコープを8chロジックスコープ　　 設定時間でモーターを反転（正逆転）させるＩＣ回路　　電子ストップウォッチ回路 電源装置　　3路4路スイッチ　　攪拌機制御盤全回路図（パーツリスト付き）　　 　見て下さい → 売ります・譲ります・買って下さい Tsystem Menu　>　フリーサーキットMenu　>　 加算器　リレー回路 　　　　 (C)2004.6　TSYSTEM 竹本システム TEL0573-79-0010 FAX0573-79-0011
