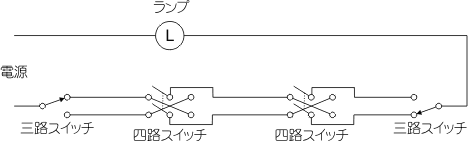

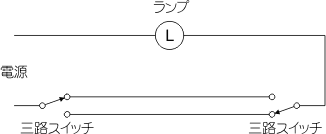

フリーサーキット　　単路スイッチ、三路スイッチ、四路スイッチ回路 012 　「フリー・ソフト」という無料のソフトウェアがある。 　「フリー・サーキット」という無料の電気回路があってもいいじゃないか。・・・・ということです・・・ 単路スイッチ、三路スイッチ、四路スイッチ回路 　３路、４路スイッチを使う回路についてよく質問されるのでここに紹介しておくことにしました。 家庭でもよく使用されている回路です。 　　スイッチの基本をお勉強したい人は接点の基本（スイッチ、リレー） 単路スイッチ回路　　極普通の「ランプとスイッチ」の回路です。 単路スイッチは、ＯＮ/ＯＦＦ（入/切）のスイッチです。 ３路スイッチ回路　　２箇所のスイッチで、一つのランプをON/OFF出来ます。 ３路スイッチは、切り換えスイッチのことです。 ４路スイッチ回路　　３箇所のスイッチで、一つのランプをON/OFF出来ます。 ４路スイッチは、反転スイッチともいえます。 　　また、４箇所以上のスイッチで、一つのランプをON/OFFする場合は四路スイッチを増やす。 実際の配線の一例 青点線のケーブルは、ＶＶＦ２×１．６ｍｍ　　赤点線のケーブルは、ＶＶＦ３×１．６ｍｍ 配線に使う「電力用ケーブル」　（ＶＶＦケーブル、ＩＶケーブル） 　通常、配線に使用する電力用ケーブルの中心にある金属（導体）は「銅」で、その周りは絶縁されている。 住宅、工場などの配線に使う「電力用ケーブル」の一つに「ＶＶ-Ｆケーブル」がある。 　図の左端は「ＩＶケーブル」という。 そのＩＶケーブルを平形に並べて、更に絶縁被覆で包ん だのが「ＶＶ-Ｆケーブル」。（ＶＶＦケーブルとも呼ぶ。） 丸形にしたのが「ＶＶ-Ｒケーブル」。 　 ６００Ｖビニル絶縁電線 銅線は「単線（１本の線）」で直径１．６ｍｍと２．０ｍｍ、それに２．６ｍｍ。 ケーブルの仕様は「ケーブル種　心数×銅線直径（銅線断面積）」で表す。　 住宅配線によく使われているＶＶＦケーブルは、ＶＶＦ２×１．６、ＶＶＦ３×１．６、ＶＶＦ２×２．０、ＶＶＦ３×２．０。 また、逆に「心数」を後ろにして、『１６（いちろく）３心』とか『２ミリ２心』と呼ぶ。 ケーブルの色について 　　「緑色」はアース（接地）用。 　　「黒色」は単相の場合「Ｌ：ロード」側。 　　「白色」は単相の場合「Ｎ：ニュートラル」、「Ｗ」、接地側。 　 フリーサーキットMenu 接点の基本　　電気の基本　　基本論理回路　　フリップ・フロップ回路　　3to8デコーダ、4to16デコーダ ７セグメント　　加算器　　放した時にON　　繰返し運動　　自己保持リレーをタイマで切る　　放電回路 ダブルタイマー（フリッカ回路）　　シフト・カウンタ回路　　アップ・ダウン・カウンタ回路　　バイナリーカウンタ回路 シフトレジスター回路　　ワンショット回路とエッジ検出回路　　チャタリング防止回路　　スナバ回路　　 リレー・タイミング・テスター回路　　コインで設定時間だけ機械を動かす（自動販売機）回路　　エレベーター回路 設定時間内動作をチェック　　マルチバイブレータ回路　　ＦＭ変調回路、ＦＭ復調回路　　切り換えリレー回路 エラーチェック回路　　ＢＣＤ４桁ＩＣコンパレータ回路　　2chオシロスコープを8chロジックスコープ　　 設定時間でモーターを反転（正逆転）させるＩＣ回路　　電子ストップウォッチ回路 電源装置　　3路4路スイッチ　　攪拌機制御盤全回路図（パーツリスト付き）　　 　見て下さい → 売ります・譲ります・買って下さい Tsystem Menu　>　フリーサーキットMenu　>　 三路スイッチ、四路スイッチの回路 　　　　 (C)2004.6　TSYSTEM 竹本システム TEL0573-79-0010 FAX0573-79-0011
