【プリンタ】　Canon Ｗ８２００修理写真

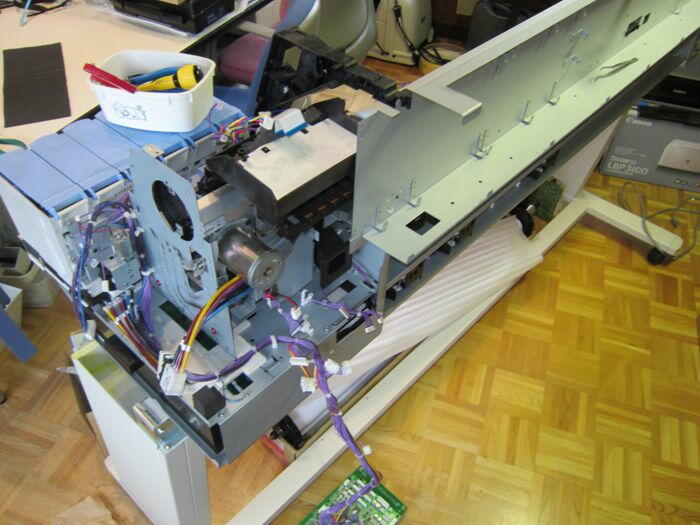

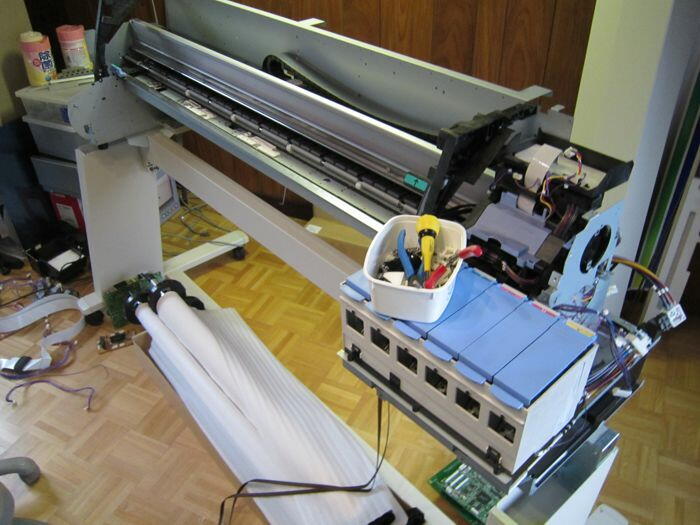

　ついにＷ８２００pgを分解した　（2014/3/17～3/20）

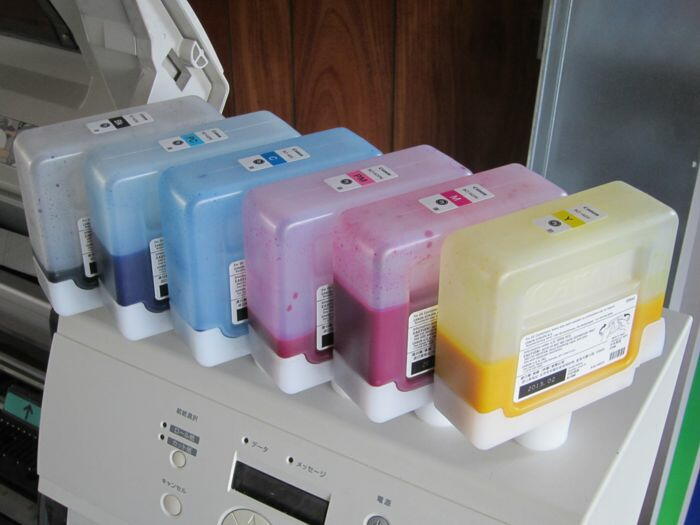

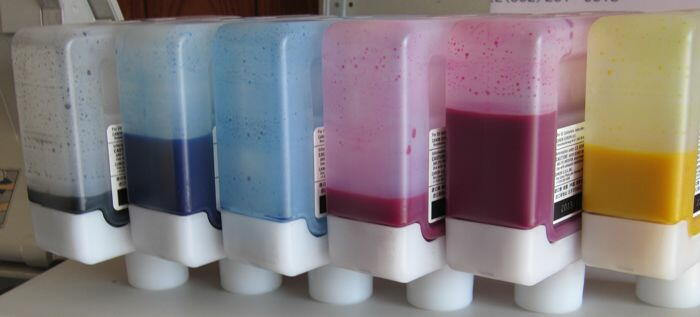

　プリンタ内部にインクが残っているが、これがモッタイナイ!!　　　（シアンはほぼ空）

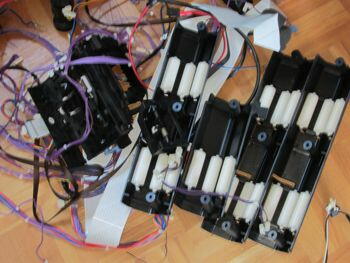

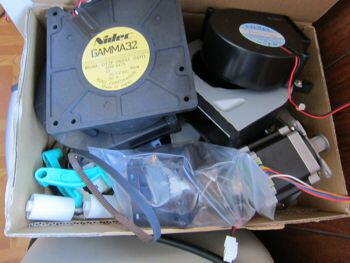

　ほかにもヘッド、フィルター、ファン、その他の部品も使えます。

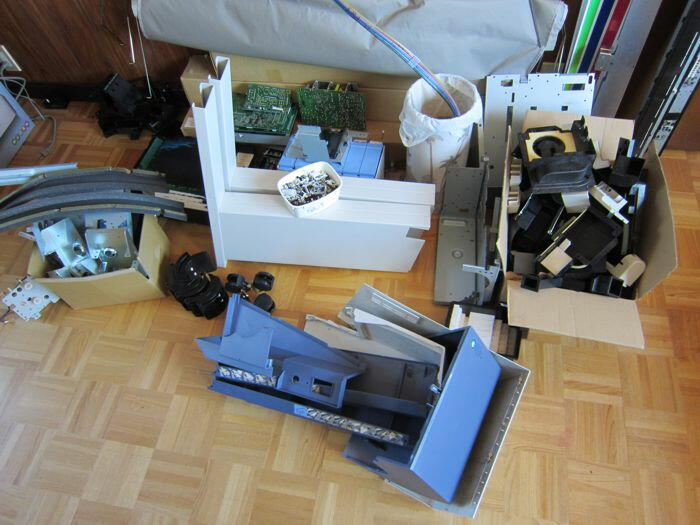

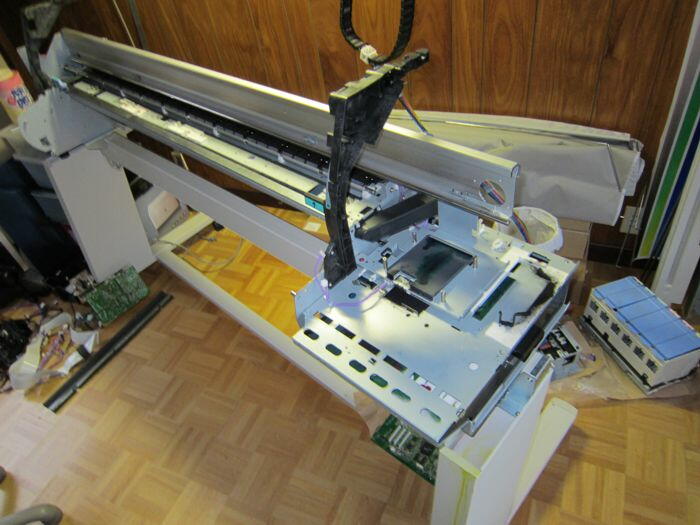

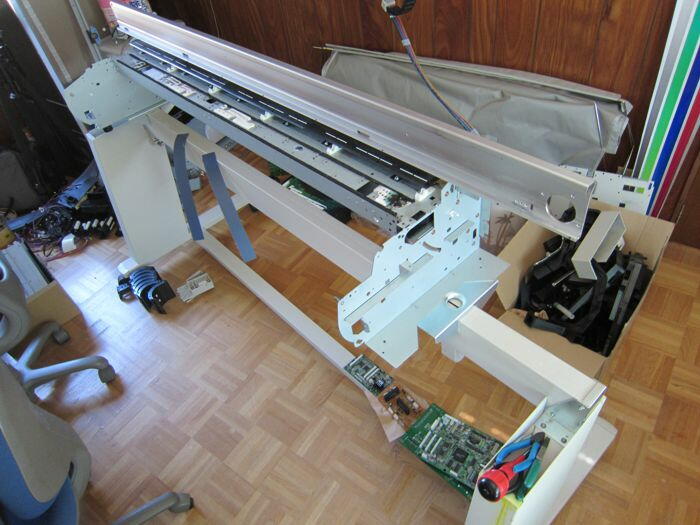

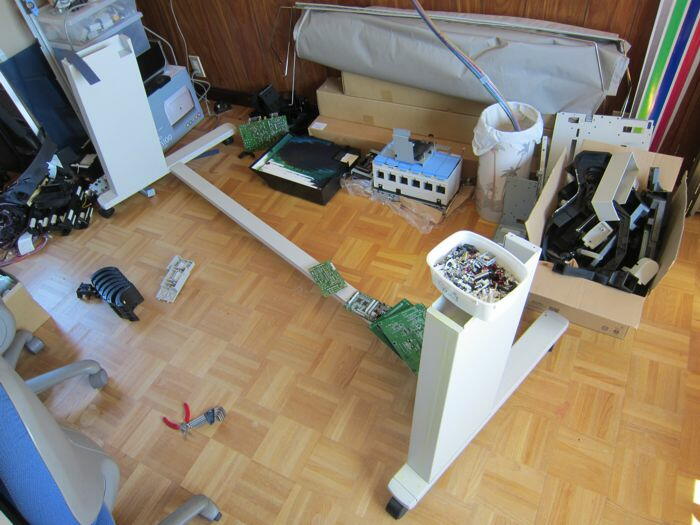

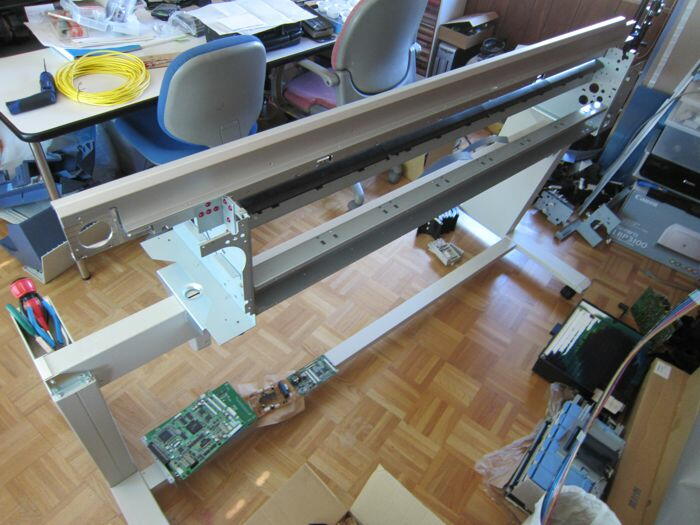

　130万円のプリンタも鉄くずに・・・もうちょっとで形が無くなる。

　このプリンタがほしい人いませんか？　　電話下さい。（受付終了しています）
　　現在、電源を入れても十数秒で切れる現象が出ています。
　　　部品取りにでもして下さい。
　　　（2013/9/27情報）

　CanonプリンタW8200の修理。

　毎日使うわけではないが、Ｗ８２００プリンタがエラー「Ｅ０２８１３」で停止するようになった。
原因は複数あるが、「プリントヘッド」か「ヘッドマネージメントセンサ」が怪しい。

　↓今回は「ヘッドマネージメントセンサ」を交換する。（2009/4/4-5）

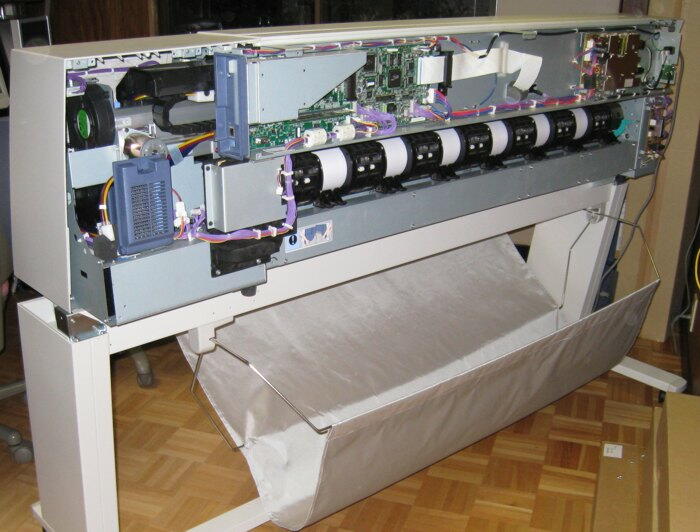

　↓プリンタＷ８２００本体裏側のカバーを取り外した写真です。

　↓Ａコネクタを抜いて「操作部（横カバー）」を外す。

Ａ→

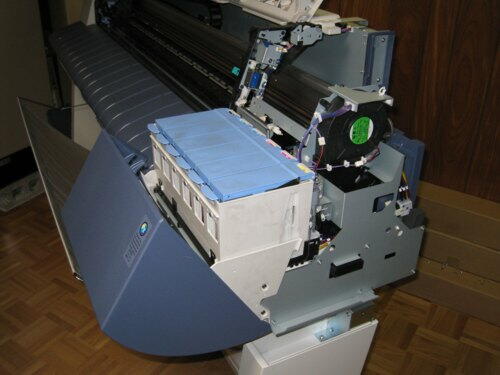

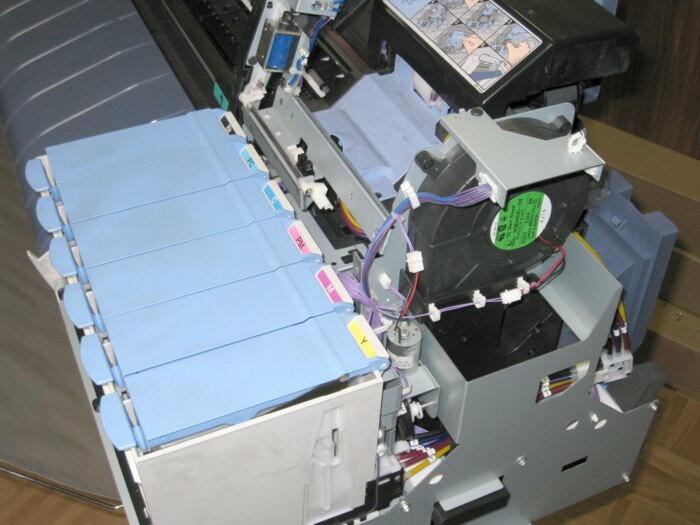

　↓「右カバー」も外す。

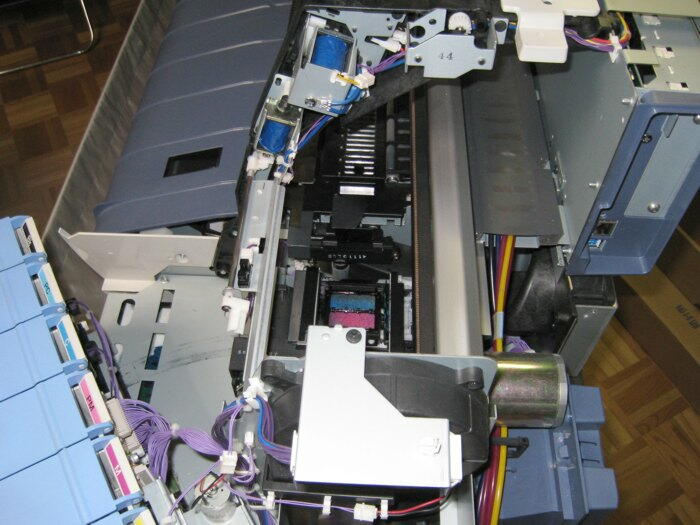

　↓「インクタンクユニット」と「キャリッジ」を移動。

　↓「ヘッドマネージメントセンサ」のコネクタを外す。

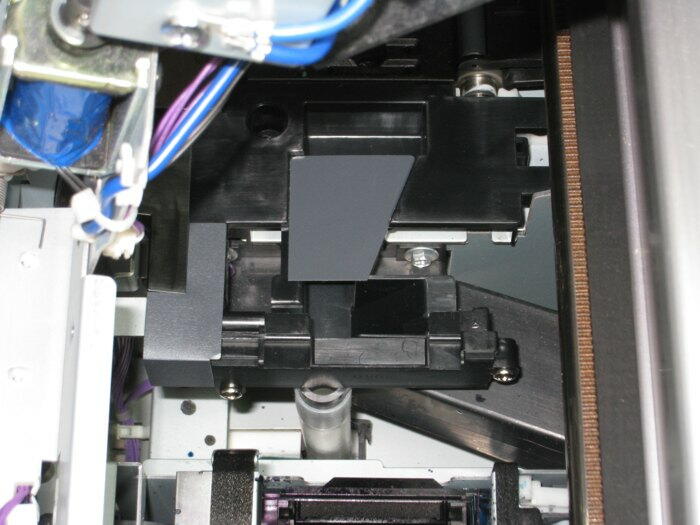

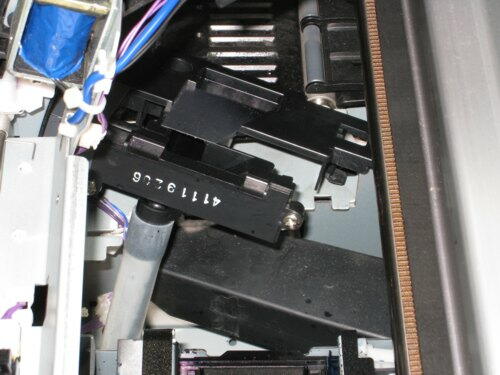

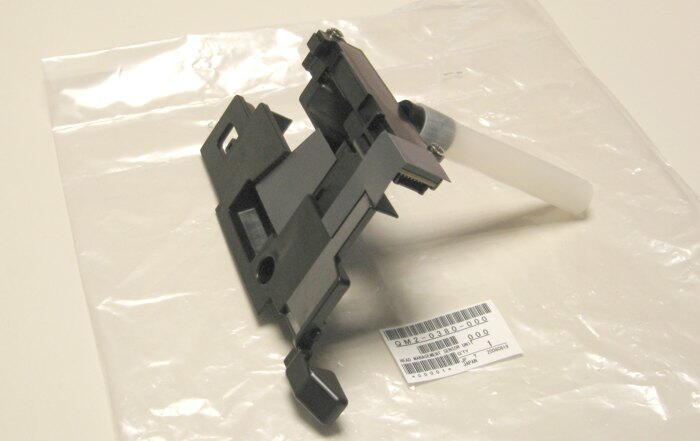

　↓「ヘッドマネージメントセンサ」を外し新品と交換。

　↓新品の「ヘッドマネージメントセンサ」を固定し、コネクタを接続。

　↓「右カバー」取付。　「キャリッジ」を「パージユニット」の上に戻しロック。

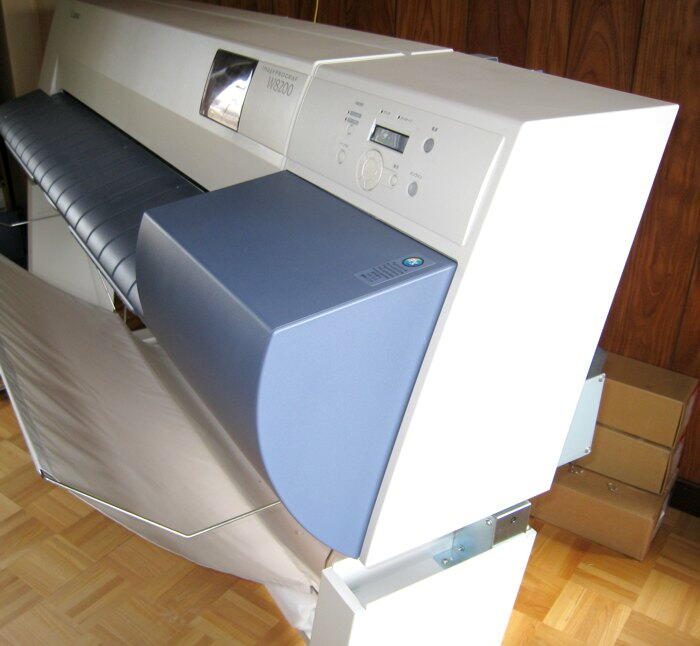

　↓「操作部（横カバー）」を取付、コネクタを接続。　ここで試運転。

　しかし、ここで「プリントヘッド　エラー！」だ。　電源を切るしか動かない。
　やはり「プリントヘッド」を交換らしい。　プリントヘッドＢＣ－１４５０を発注。

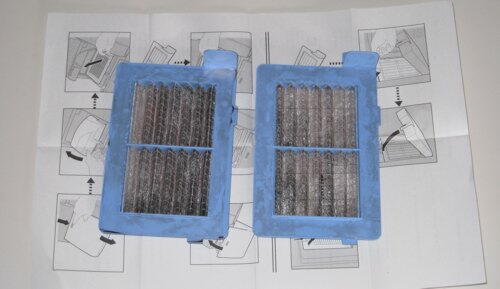

　↓以下2009/4/12の作業。　　まず、フィルターを交換。　写真は使用済みフィルター。

　プリントヘッドを交換する為に、再び「操作部（横カバー）」を外してからキャリッジを移動。
　普通のヘッド交換とはやり方が違うが、とりあえずこの状態でプリントヘッドを交換。

　「キャリッジ」を「パージユニット」の上に戻しロック。
　「操作部（横カバー）」を元に戻し試運転。

　　しかし、また「エラーＥ０２８０２　プリントヘッドカクニン」だ。
　（エラー内容が違うから、前進したみたい。）

　ここで、プリントヘッドの「おまけ」で付いてきた、ファームウェアアップデートツールＣＤの説明書
　をもう一度見てみたが、ファームウェアのＶｅｒが書いてない。　たまにWebをチェックし「-NEW-」が
　あればそのときアップデートしていて、常に最新Ｖerだと思っていた。
　だが今回は、知らぬ間にＶerが3.12から3.13に上がっておった。
　で、Ｗ８２００を「Download Moad」で起動後、ファームウェアをＶer3.13にした。

　再起動後、「インク充填」→「給紙」→「オンライン」と進みＷ８２００ＰＧは復活した。
　「大地図」をテスト印刷してみた。　ファームウェアのアップデートか起動モードのせいか、
　一部動作が以前と異なっている。　設定が必要だ。
　あとは、裏側のカバーを取り付けて終了。
