電源ユニットＦＳＰ１５０-５０ＴＮＦ修理写真

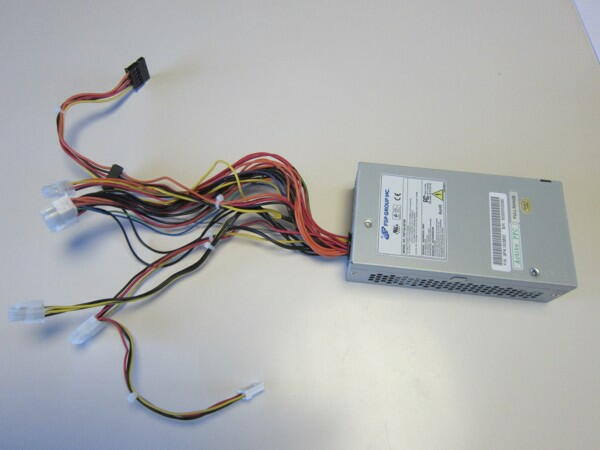

【電源ユニット】　ＦＳＰ１５０-５０ＴＮＦ

　Ｍｏｄｅｌ　ＦＳＰ１５０-５０ＴＮＦ

　現象
　　使用し始めてわずか１ヶ月程で、動作中に「パーン」という音と共にＰＣが停止した。
　この音は通常小さなコンデンサの破裂音だ。　しかし、臭いが違う。焦げ臭い。
　臭いを頼りに場所を探したら電源ユニット内だった。

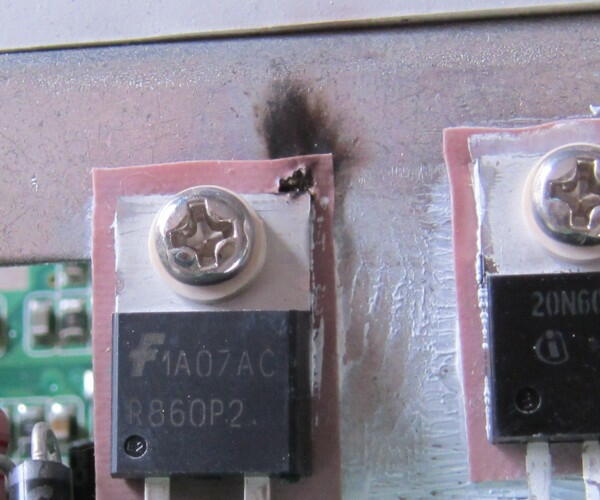

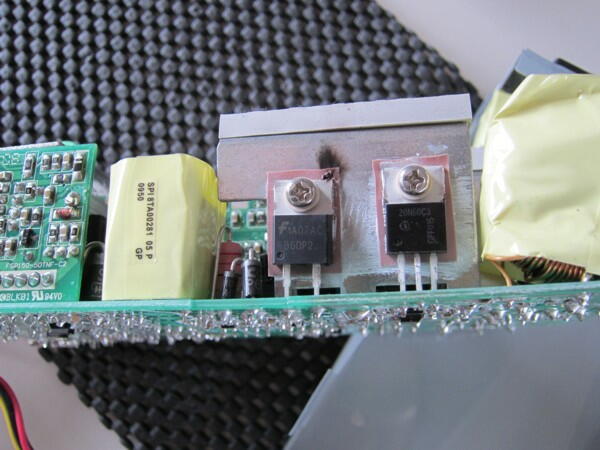

　電源ユニットのダイオードの放熱フィンとアルミ放熱板を絶縁するマイラーシートが破れてショートしていた。

　修理日：2011/12/30

↓カバーを外す　→　ケーブルブッシュを回転させ外す　→　基板を固定してある４ｍｍと３ｍｍビスを外す　→

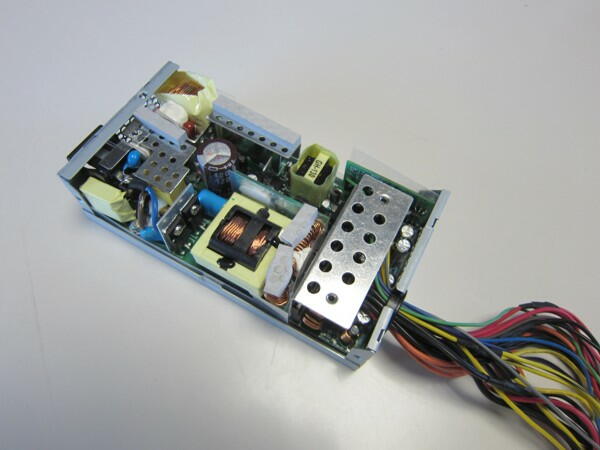

　ケーブル側を持ち上げ基板を斜めに取り出す（一番下の写真参照）
　４ｍｍビスはAC入力コネクタ付近、３ｍｍビスは５Ｖ出力（赤ケーブル）付近にある。

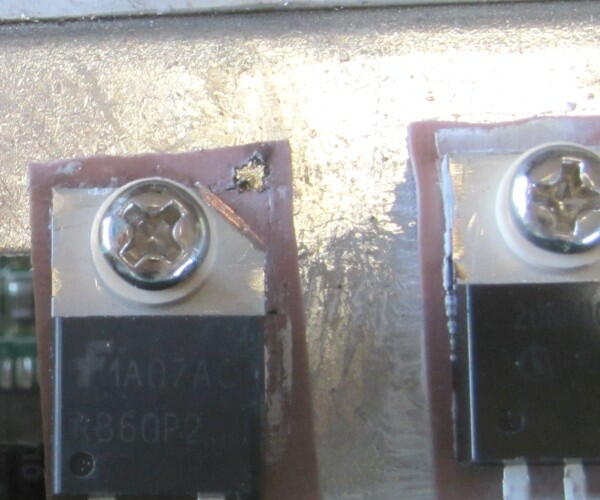

↓放熱フィンの溶けた角を強力ニッパで切断。　　組み立て前に動作テスト→ＯＫ。

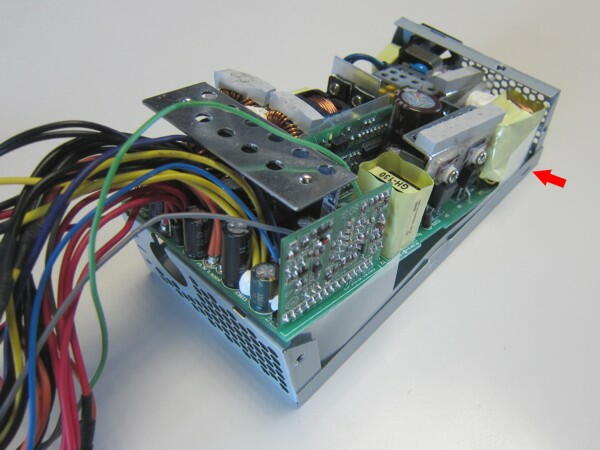

↓組み立て時注意　　赤矢印の場所の内側部分でプリント基板を浮かせるようにする。

　この故障の原因について、次の事が考えられる。
　　・ダイオードの放熱フィンにバリがあって、それが時間を掛けてマイラーシートを破った。
　　・放熱グリスに異物が混入し、それが時間を掛けてマイラーシートを破った。
　　・アルミ放熱板にキズがあって、それが時間を掛けてマイラーシートを破った。
　　・マイラーシート自体の内部に異物があり、それが時間を掛けてマイラーシートを破った。
　　・マイラーシートが粗悪品？
　
